4K 18Gbps HDMI HDBaseT Ekst. kit HDMI via HDBaseT opp til 100m (4K)

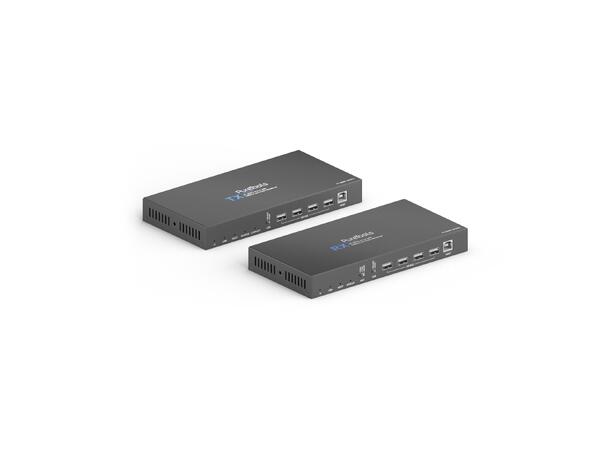

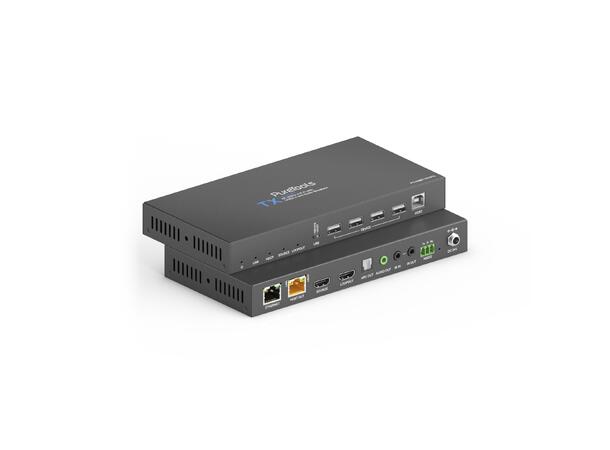

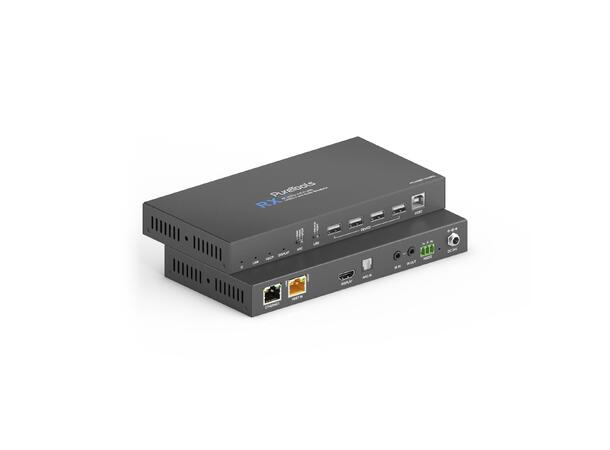

PureTools PT-HDBT-1010 er et HDBaseT Spec 3-extendersett som består av en sender (TX) og en mottaker (RX). Settet sender HDMI-signaler over vanlige Cat-kabler (Cat.5e / Cat.6a) opptil 80 meter ved 4K@60Hz 4:4:4, eller opptil 100 meter ved 4K@60Hz 4:2:0. Senderen har også HDMI-loop ut for lokal visning.

Begge enheter er utstyrt med én USB-B (Host) og fire USB-A (Device) porter, slik at USB-utstyr, lagringsenheter eller KVM-sett kan brukes på begge ender av forbindelsen. Modus for «Host» og «Device» velges enkelt via DIP-brytere.

ARC-funksjonaliteten er svært fleksibel, med tre valgbare moduser (HDMI / S/PDIF / Pass-Through). Dette gjør løsningen kompatibel med både nye og eldre lydsystemer, og gir mulighet for både CEC-pass-through og S/PDIF-tilkobling.

Systemet støtter bidireksjonal PoC/PoH slik at kun én av enhetene trenger strøm. I tillegg støttes to-veis IR-overføring, 1G Ethernet-pass-through og lokal RS232-kontroll på begge enheter. På senderen finnes også analog stereo-lydutgang for enkel integrering i eksterne lydsystemer.

PureTools-serien er utviklet for profesjonelle AV-installasjoner og er basert på driftssikker teknologi, moderne standarder og funksjoner som gir “installer og glem”-ytelse.

Tekniske hovedfunksjoner:

HDBaseT Spec 3-extender (TX + RX)
Rekkevidde:
- Opptil 80 m @ 4K60 4:4:4
- Opptil 100 m @ 4K60 4:2:0

HDMI 2.0, 18 Gbps, HDCP 2.2 / 1.4
HDMI-loop-utgang på sender for lokal monitorering
USB-overføring begge veier (KVM, lagring, utstyr):
- 4xUSB-A Device + 1× USB-B Host på både TX og RX
- USB 2.0 Hi-Speed (480 Mbps)
- Valgbar Host / Device-modus via DIP-brytere

Avansert ARC-håndtering (3 moduser):
-  HDMI – ARC fra display overføres tilbake via HDBaseT + S/PDIF
- S/PDIF – ARC via S/PDIF-inngang på RX
- Pass-Through – ekte ARC + CEC videreføres direkte

- Bidireksjonal PoC/PoH – kun én PSU nødvendig
- Ethernet pass-through (1G) begge veier
- IR-pass-through (IR inn/ut på begge enheter, 2× 3,5 mm)
- CEC-støtte (ikke i ARC «HDMI»-modus)
- RS232 på begge enheter (separat styring via Phoenix-kontakt)
- Analog stereo audio de-embedding (3,5 mm på TX)
- Låsbart 12V strømuttak og status-LEDs for drift, HDCP, link m.m.
- Robust metallkabinett – laget for profesjonelle installasjoner
